Цифровая микроскопия
Цифровая микроскопия (цифровая патология) – это среда организации и интерпретации данных микроскопических исследований, которая создается с помощью микроскопа, камеры, программного обеспечения и компьютера.
Цифровая микроскопия позволяет получить количественные и качественные данные, которые при других методах получить невозможно, или это требует значительных временных и финансовых затрат.
Цифровой препарат
Одиночные изображения автоматически «сшиваются» вместе, чтобы сформировать цельный микроскопический цифровой препарат («виртуальный» слайд).
Цифровой препарат незаменим в тех случаях, когда объект не попадает целиком в поле зрения на соответствующем увеличении микроскопа – его просто невозможно увидеть целиком без создания «виртуального» препарата.
Цифровые препараты не выцветают и не портятся, а также отсутствует риск сломать или потерять объект исследования.
Основные преимущества:
- Автофокус – автоматическая настройка резкости
- Послойное сканирование препарата по оси Z
- Редактор цифровых препаратов
- Атлас микроскопических изображений
- База данных: хранение, сортировка и поиск
- Моторизованный биологический микроскоп и цифровая камера Vision
- Телемедицина и удаленные консультации с коллегами
- Обучение специалистов: научных работников, врачей, лаборантов и студентов

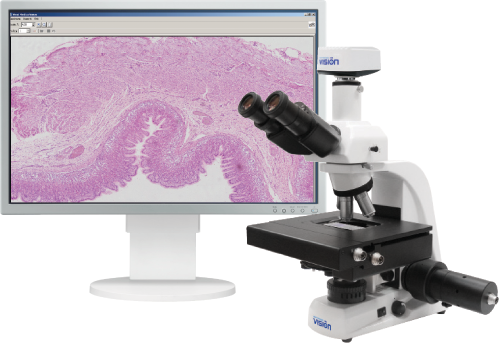

Моторизованный микроскоп
Моторизованный микроскоп – основная часть системы анализа
Решение Vision построено на моторизованном микроскопе, который реализует 3 основных автоматических функции: сканирование вдоль осей X/Y и фокусирование по оси Z.
Моторизованный микроскоп полностью меняет ваш стиль работы – с ручного на автоматический, что делает вашу работу более эффективной. В его дизайне приоритет отдан удобству и простоте. Вы работаете за единой системой: микроскоп, камера, компьютер – и не тратите время на ручные операции с микроскопом.
Цифровой препарат получается путем оцифровки микроскопического изображения при помощи камеры Vision, подключенной к тринокулярному выходу микроскопа через корректирующий адаптер.
Слайд обычно сканируется при малом и большом увеличении (чаще всего с объективом 10x и 40х), что позволяет легко перемещаться и менять масштаб без потери качества и гарантирует повторяемость результатов по сравнению с обычным просмотром под микроскопом.
Мы приложили все усилия для обеспечения точности, надежности и повторяемости при использовании данного решения. Контроль всех приводов осуществляется программным обеспечением и блоком управления.
Полный контроль вашей камерой Vision
Настройки камеры
Разные режимы работы с цветом (8 или 16 бит) позволяют отрегулировать глубину цвета, а функция «Выравнивание поля» удаляет дефекты на изображении: неравномерность освещения поля, пылинки и царапины на оптических элементах системы.
|
Настройки цвета и контроль экспозиции/яркости
Ручная или автоматическая настройка цвета дает возможность провести коррекцию изображения в соответствии с условиями освещения (светодиодное или галогеновое). При необходимости изменения яркости изображения регулируйте выдержку.
|
Гистограмма
Гистограмма дает представление о точности экспозиции, контраста и цветовом насыщении снимка, а так же оценивает требуемую коррекцию при съемке и при последующей обработке.
|
Предварительный просмотр
Предварительный просмотр препарата происходит в реальном времени. Функция «Zoom» позволяет увеличить препарат, а функция «Разрешение» – задать размер захватываемого изображения в пикселях. |
Создание цифрового препарата
 |
1. Cоздайте цифровой препарат
Приготовьте микроскопический препарат и установите его на предметном столике моторизованного микроскопа.
Определите параметры: размер, толщину и положение объекта, наличие или отсутствие автофокуса. Далее система Vision автоматически подготавливает цельный цифровой препарат. |
| |
 |
2. Выберите определенные участки на цифровом препарате
При необходимости проведите дополнительное сканирование на более высоком увеличении (40x или 100x).
Это позволит получить дополнительную количественную информацию, а также существенно улучшить детализацию отдельных фрагментов первичного изображения. |
| |
 |
3. Надежно сохраните в базе данных
Цифровые микроскопические препараты сохраняются в базе данных.
Используйте «редактор цифровых препаратов» чтобы импортировать, экспортировать и корректировать кадры и цифровые препараты.
Цифровые микроскопические препараты доступны для удаленных консультаций с коллегами, видеоконференций, публикаций в специализированных социальных сетях и т.д. |
Пример 1 – Поперечно-полосатая мышечная ткань

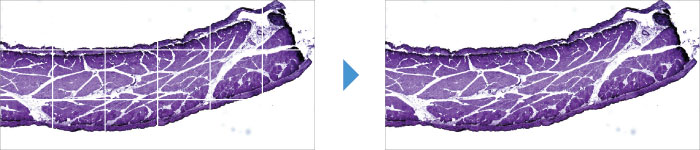

Серия микроскопических кадров цифрового препарата, объектив 10x. Панорамный цифровой препарат после «сшивания» микроскопических кадров, объектив 10x.

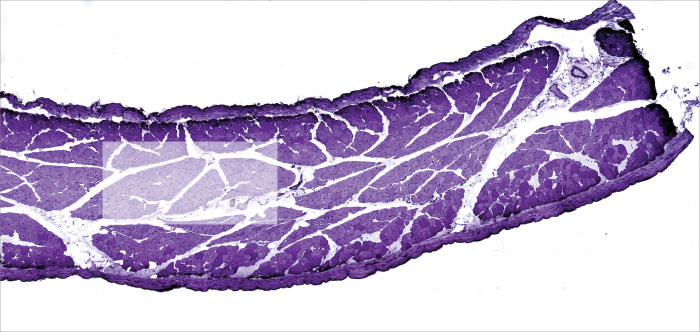

Цифровой препарат с выбранным участком для более детального исследования, объектив 10x.

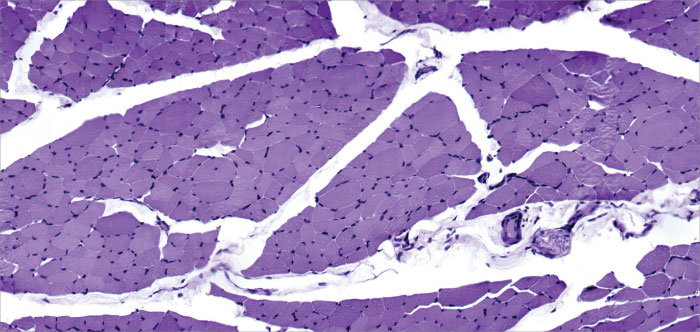

Цифровой препарат увеличенной выбранной области, объектив 40x.
Пример 2 – Ткани желудка

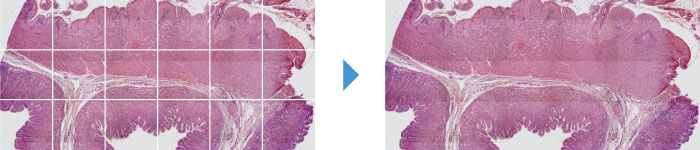

Серия микроскопических кадров цифрового препарата, объектив 10x. панорамный цифровой препарат после «сшивания» микроскопических кадров, объектив 10x.

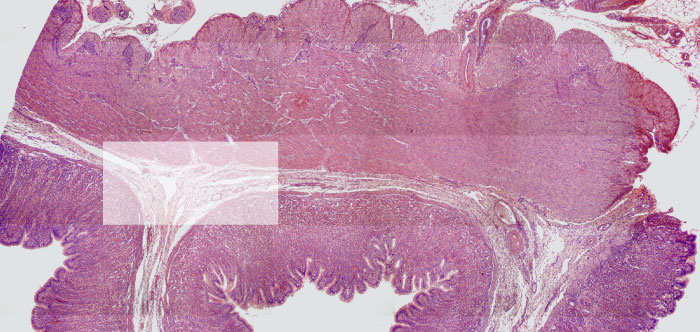

Цифровой препарат с выбранным участком для более детального исследования, объектив 10x.

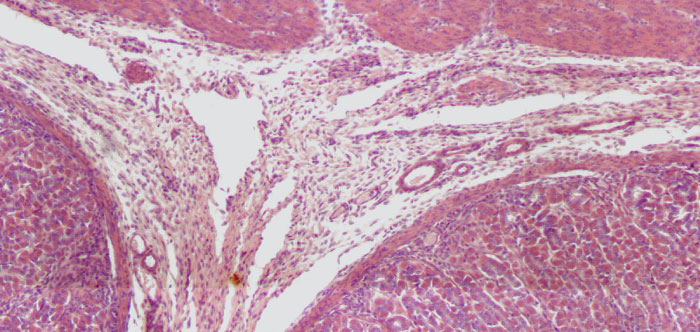

Цифровой препарат увеличенной выбранной области, объектив 40x.
